Le Module Air, c'est quoi ?

Contenu

Le Module Air est un dispositif connecté permettant de mesurer et d'afficher la qualité de l'air intérieur. Un code couleur et un message permettent d'avoir une interprétation des données rapide et intuitive.

Module Air est conçu par AtmoSud en partenariat avec AirCarto. Il est ouvert (open source), collaboratif (pour l'amélioration constante) et transparent (pour la pédagogie) : la transparence au service de l'air !

Il permet la mesure de : CO₂, particules fines (PM10, PM2.5, PM1), COV, température et humidité relative.

En un seul coup d'oeil vous voyez ce qui impacte l'air de votre intérieur et vous pouvez suivre l'évolution des concentrations sur une plateforme dédiée. Pour cela, le Module Air doit être connecté à un réseau wifi à l'aide d'un ordinateur (Pc ou Mac) ou d'un smartphone (Android ou IOS).

Contenu

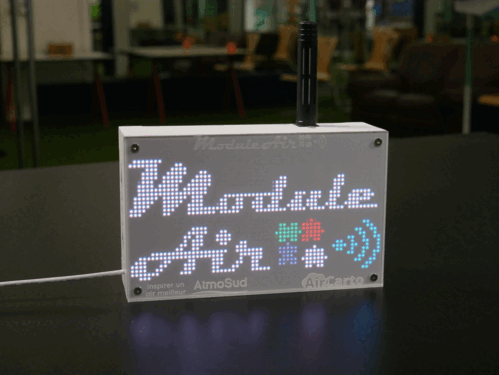

gif Module Air

Module Air : l'essentiel

Contenu
Quelles mesures réaliser avec le module air ?
Où et comment utiliser le module air
accessibilité des mesures du module air

Ce qu'il faut retenir pour une bonne utilisation du Module Air

Contenu
  • Le Module Air est un capteur fixe intérieur
  • Pour la première utilisation, le brancher à proximité de votre box internet
  • paramétrer le wifi selon les tutoriels ci-après
  • Une fois le paramétrage réalisé, le positionner dans la pièce de son choix sur un meuble (peut-être changé de pièce à souhait)
  • Vérifier les mesures de qualité de l’air intérieur affichées en temps réel
  • Essayer de relier les activités ou évènements intérieurs aux données de mesures
  • Expérimenter (activités de cuisine, ménage, chauffage à combustion...)
  • Accéder aux données enregistrées à distance pour les visualiser et les télécharger
Module Air utilisation
Contenu

Quelques exemples d'utilisation du Module Air

Dans quelles situations utiliser le module air ?

Installation & paramétrage du Module Air

Contenu

A partir d'un PC




A la première utilisation chez vous, le Module Air ne peut pas se connecter, il faut le paramétrer pour qu'il se connecte sur votre réseau Wifi. Bien récupérer le nom de votre réseau Wifi et le mot de passe associé. Lors du paramétrage.

Brancher le Module Air proche de votre box internet.

Dans ce cas-là, quand le Module Air est allumé, il affiche successivement 3 logos (Module Air, AtmoSud, AirCarto). Il est ensuite affiché "Activation Wifi" puis "Connexion wifi". A la suite l'écran s'éteint pendant quelques dizaines de secondes (il cherche à se connecter sur le réseau qu'il a en mémoire).

S'il n'arrive pas à se connecter (ce qui devrait être le cas lors de la première utilisation), il affiche "Configurer le Wifi 3 min."

Démarrage_Module_Air

Le Module Air crée alors un réseau WIFI qui se nomme "moduleair-xxxxx" (ex: moduleair-A546GF) pendant 3 minutes. Il faut s'y connecter (avec un ordinateur ou un smartphone) en utilisant le mot de passe "moduleaircfg".

Connexion_Wifi_ModuleAir

Nb : une fois connecté au Module Air, votre ordinateur ou votre smartphone n'a plus d'accès à internet. Si le réseau n'est pas détecté par votre appareil veuillez éteindre le Module Air le et rallumer puis recommencer l'opération.

Une fois connecté, la page web de configuration devrait s'ouvrir automatiquement sur votre navigateur web (chrome, firefox, Edge, Safari...). Si ce n'est pas le cas, ouvrez un onglet sur votre navigateur et et taper l'adresse suivante : http://192.168.4.1/

La page de configuration vous indique les réseaux WIFI auxquels le Module Air peut se connecter. Cliquez sur votre réseau domestique, renseignez votre mot de passe, cocher la case "Activer la communication Wifi", et cliquez sur le bouton "Sauvegarder et redémarrer".

Démarrage_Module_Air_configWifi

Le Module Air va ensuite redémarrer et tenter de se connecter à votre réseau.

Démarrage_Module_Air_WifiOk

Si la connexion s'est bien effectuée, le Module Air affiche "Connexion établie xx%" et il ne crée plus de réseau réseau WIFI "moduleair-xxxx".

Nb : Si l'opération a échoué (mauvais mot de passe, signal wifi trop faible, le processus a duré plus de 3 minutes), le réseau WIFI "moduleair-xxxx" sera toujours disponible. Dans ce case il faut recommencer l'opération en éteignant et rallumant le Module Air.

Le Module Air affiche ensuite les message suivants "Activation des sondes", le logo "AirCarto" puis "Premières mesures 2 min." (première période d'acquisition des mesures). Une fois la première période d'acquisition des données de mesure, le Module Air affiche sur son écran les données mesurées précédées de "Mesures ai intérieur" et des logos "Module Air, AtmoSud ou AirCarto). Les données de mesure sont actualisées toutes les 2 minutes.

Démarrage_Module_Air_MesuresOk

Les données de mesure alors enregistrées à distances et consultables sur la page Module Air en se connectant avec le nom du capteur (ex : E69) et le mot de passe (chaine de 12 caractères de chiffres et de lettre), inscrits respectivement à l'intérieur du boitier et sur le plexiglass arrière.

Démarrage_Module_Air_DonneesOk
